1 振动棒

    振动棒安装在可升降的液压平行连杆机构上，每隔一定距离均匀布置，由于其外型设计成“L”形，在摊铺施工时，在水泥混凝土中由摊铺机拖动前进。每根振动棒均有一个单独的油路，且每根振动棒上都安装有一个独立的液压马达。

 2 液压平行连杆机构

    为适应不同路拱的施工需要，操作者通过液压平行连杆机构使振动棒可整体垂直升降，也可单独左边、右边及中间段的升降。液压平行连杆机构固定于成形盘上，油缸的油来自于中央组合阀。当油缸伸出时，支撑上臂和支撑下臂绕其轴向下转动，从而振动棒也向下方移动。当油缸回缩时，支撑上臂和支撑下臂绕其轴向上转动，从而振动棒也向上方移动。

    液压平行连杆机构由液压驱动，可无级调速，所以操作者可根据施工需要，把悬挂振动捧的支撑横梁首先调定到某一合适的位置，然后再具体控制振动棒的工作。

3 液压回路

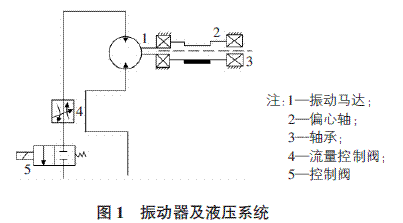

    液压回路由液压伺服泵、系统安全阀、控制阀、单个独立的流量控制阀、振动马达( 偏心摆线马达) 及液压辅件等液压元件组成( 见图1) 。

振动棒的外部构件包括外壳、油管及油管保护套管，内部则由振动马达( 偏心摆线马达) 、轴承和偏心轴组成。其中偏心块和轴承安装在头部，起激振作用，振动马达安装在尾部，外壳的头部与尾部通过螺纹连接在一起。

各振动棒的振动马达与单个流量控制阀、控制阀组成相对独立的控制执行回路。液压伺服泵工作后，接通控制阀，调节流量控制阀，控制各个回路流量，即可改变振动马达转速，从而实现振动棒振动频率的无级调频。
